您好,歡迎訪問洛陽天江化工新材料有限公司網(wǎng)站,如有疑問歡迎致電我們進(jìn)行咨詢!
聚氨酯噴涂在建筑保溫防水域得到了廣泛的應(yīng)用,很多人見過聚氨酯噴涂施工,但是大部分人對聚氨酯噴涂發(fā)泡施工并不是很了解,今天小編就為大家講解下關(guān)于聚氨酯噴涂發(fā)泡施工的相關(guān)內(nèi)容。
聚氨酯噴涂得以廣泛應(yīng)用主要是因為它的優(yōu)點別多,那么在了解聚氨酯噴涂發(fā)泡施工之前先我們先看看它的優(yōu)點都有哪些吧。
、聚氨酯噴涂優(yōu)點
噴涂聚氨酯是將聚氨酯發(fā)泡物料直接噴涂在物體表面上,物料快速發(fā)泡并凝膠,形成與基體形狀致的聚氨酯硬泡熱保溫層。聚氨酯噴涂的優(yōu)點主要包括以下幾個方面。
1、不管什么形狀的基材,也不管基材的表面是平是曲都可以直接實施噴涂發(fā)泡加工,勿需昂貴的模具制造費用。
2、噴涂發(fā)泡成型的泡沫保溫層的形狀與基材物體形狀致;無接縫,熱果好;泡沫層外部有層致密的保護(hù)皮層,能較好地保護(hù)內(nèi)部芯材,同時還容易進(jìn)行外表面的涂料涂刷和進(jìn)步修裝。
3、生產(chǎn)率高,尤其適用于大面積、異形物體的熱處理,成型速度快,生產(chǎn)率高。
聚氨酯噴涂技術(shù)與普通泡沫的加工工藝不同。聚氨酯噴涂是利用壓縮空氣或加工設(shè)備產(chǎn)生的高壓將高反應(yīng)性物料以細(xì)小的霧狀液滴形式噴出,在用噴槍的部或噴射的過程中反應(yīng),并在物體表面完成發(fā)泡和凝膠的化學(xué)反應(yīng)過程。為適應(yīng)這種加工工藝的殊要求,對噴涂發(fā)泡所用的原料和加工條件都與普通泡沫有著較大差別。
以上是聚氨酯噴涂優(yōu)點的介紹,正是因為這些優(yōu)點聚氨酯噴涂才能成為主導(dǎo)市場的保溫節(jié)能產(chǎn)品之,下面我們就來看下聚氨酯噴涂施工流程的介紹。
二、聚氨酯噴涂施工流程

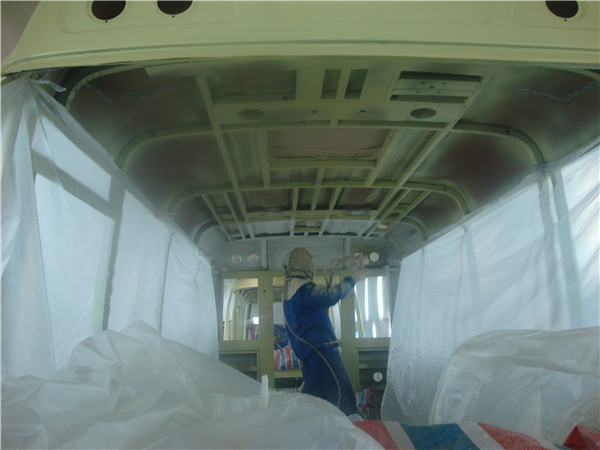

1、噴涂硬泡聚氨酯保溫層
開啟聚氨酯噴涂機將硬泡聚氨酯均勻地噴涂于墻面之上,多層噴法:沿墻體頂角開始噴涂,先頂0.5mm的底層,之后每層厚度20mm多次進(jìn)行噴涂、使聚氨酯泡沫形成多層發(fā)泡。使冷庫保溫果達(dá)到更佳,同時對聚氨酯泡沫的強度達(dá)到更高,不會產(chǎn)生開裂、脫落。聚氨酯保溫層修整完畢并聚氨酯保溫應(yīng)充分熟化24-48h之后,再進(jìn)行聚氨酯界面砂漿施工工序,用噴斗或滾刷均勻地將聚氨酯界面砂漿噴刷于硬泡聚氨酯保溫層表面。均勻覆蓋不能有漏噴或漏刷,在噴完聚氨酯界面砂漿12-24h后,在進(jìn)行下道工序的施工。注意雨天不能噴刷聚氨酯界面砂漿。
2、吊垂直線
在距樓層頂部約100mm和距樓層底部約100mm,同時距大墻陰或陽角約100mm處,根據(jù)垂直控制通線做垂直方向灰餅(樓層較高時應(yīng)兩人共同完成),作為基準(zhǔn)灰餅,再根據(jù)兩垂直方向基準(zhǔn)灰餅之間的通線,做墻面找平層厚度灰餅,每灰餅之間的距離按1.5m左右間隔粘貼?;绎灴捎媚z粉聚苯顆粒漿料做,也可用廢聚苯板裁成50mm×50mm小塊粘貼。待垂直方向灰餅固定后,在兩水平灰餅間拉水平控制通線,具體做法為將帶小線的小園釘插入灰餅,拉直小線,使小線控制比灰餅略高1mm,在兩灰餅之間按1.5m左右間隔水平粘貼若干灰餅或沖筋。
3、鋪設(shè)鍍鋅鋼絲網(wǎng)
抹膠粉聚苯顆粒保溫層(72小時后)鍍鋅綱網(wǎng)鋪平,用脹釘和壓片壓緊,各釘壓緊力應(yīng)均勻,鋼網(wǎng)對接。鋼網(wǎng)與保溫層貼緊局部間隙不得過大。鋼網(wǎng)對接處用雙股22#鍍鋅綁線捆扎牢靠,間距200-250㎜。陽角處鋼網(wǎng)對接按間距100-150㎜用雙股22#鍍鋅綁線捆扎,陽角邊部必須用脹釘壓緊(注意點:鋼絲網(wǎng)對接處定要交錯不小于50mm。)鋪設(shè)鍍鋅鋼絲網(wǎng)打錨固釘。將配好的抗裂抹面膠漿從鋼絲網(wǎng)的中央向四周用抹子抹平,應(yīng)將鋼絲網(wǎng)沒入膠漿之內(nèi)找平層、施工完成3-7天且保溫層施工質(zhì)量驗收以后,即可進(jìn)行抗裂層施工。
以上就是聚氨酯噴涂的施工流程介紹,在聚氨酯噴涂施工中,還有些注意事項是需要我們知道,那么下面就為大家介紹聚氨酯噴涂施工注意事項。
三、聚氨酯噴涂施工注意事項
1、發(fā)泡用物料要求粘度低,毒性小。這是噴涂工藝所決定的。物料粘度低,容易計量、混合,在高壓噴出時,能更容易形成細(xì)小的霧液,在物體表面更易形成均勻、平滑的泡沫層。
噴涂施工由于容易產(chǎn)生物料飛散和氣凝膠及危害物質(zhì)的擴散,容易造成人員吸入和環(huán)境污染,因此,在聚氨酯噴涂配方中應(yīng)控制使用CFCs低沸點發(fā)泡劑,由于摻混MDI中含有較多的易揮發(fā)性成分,也應(yīng)控制在較低的應(yīng)用范圍內(nèi)。通常噴涂施工中,空氣中異氰酸酯濃度應(yīng)低于0.01-0.02mg/L。
2、噴涂發(fā)泡原料反應(yīng)活性高,物料在噴射 至物體表面后能立即反應(yīng)并迅速固化,使它能在垂直物體、球形物體等表面上迅速形成泡沫層,而不會發(fā)生物料流淌。因此,般均選用高仲羥基含量的聚醚或氨基聚醚多元醇;多選用-NCO含量較高的異氰酸酯,同時在配方中使用高催化劑。
3、噴涂物體表面必須清潔、無銹、無粉塵、無露水和結(jié)霜等,否則將影響泡沫體與基材的粘接。
4、被噴涂物體表面溫度應(yīng)控制在15-35℃左右。當(dāng)然,對于大型裝備表面,因條件所限,其表面溫度不能完適應(yīng)這要求,但 低溫度不應(yīng)低于5℃,否則會影響噴涂發(fā)泡的施工果。
5、聚氨酯噴涂施工中,次噴涂量要適當(dāng),過薄會使泡沫體密度上升,費工費時;過厚,泡沫層密度較低,性能不易均。通常,次噴涂厚度約在10-30mm之間較為適宜。
6、聚氨酯噴涂在戶外施工時,根據(jù)現(xiàn)場噴涂施工的殊性,除了要考慮溫度外,還應(yīng)注意自然風(fēng)速。當(dāng)風(fēng)速超過5m/s時,不適合進(jìn)行噴涂施工。必要時,還要增設(shè)擋風(fēng)帷幕,及配備個人防護(hù)器,防止有害物質(zhì)對施工及其他人員的傷害。
本文就為大家介紹了關(guān)于聚氨酯噴涂發(fā)泡施工的相關(guān)內(nèi)容,聚氨酯噴涂在施工中要求也是比較高的,所以施工人員在施工時要嚴(yán)格安裝施工流程進(jìn)行。
